ライフラインやパーティション名が表示されなくなる不具合

製品名とバージョン
astah* professional, UML バージョン6.8以上

不具合内容

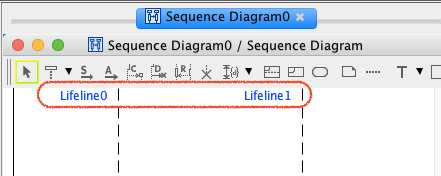

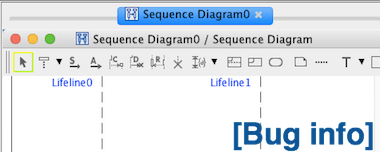

シーケンス図、アクティビティ図を下にスクロールして、ライフラインやパーティション名が見切れた場合、ライフラインやパーティション名が、図上に青字で表示されるべきところ、見えなくなる不具合
Astah Sequence diagrams

回避方法
(1) astah*を起動している場合は一旦閉じてください
(2) ユーザーホーム\.astah\professional(uml)ディレクトリにある[JudeP.properties]ファイルを
テキストエディタで開いてください
(3) 下記の文を検索してください

  • ライフライン名が見えない場合:”diagram.editor.temp-name.lifeline”
  • パーティションが見えない場合:”diagram.editor.temp-name.partition”

(4) この値がfalseの場合は、trueに書き換えて上書き保存してください

  • [変更前] diagram.editor.temp-name.lifeline=false
  • [変更後] diagram.editor.temp-name.lifeline=true

(5) astah*を起動して、ライフライン名(青字)が表示されるかどうかご確認ください

対応予定
現在調査中です。
この現象が発生した場合は、ご報告ください。可能であれば、ライフライン/パーティション名が表示される前に行った動作もお知らせください。

不具合ID
5370
