ER図の表記切替え (IDEF1X / IE)

astah* professionalでは、ER図を2種類の表記法(IDEF1X/IE)に対応しており、次の方法で切替えが可能です。

smarter2

既存図のポップアップメニューから

図を右クリックして、[図の表記]メニューから切替可能。

ERD_notation















smarter2

既存ER図のプロパティビューから

ER図を選択して、astah*画面左下枠[プロパティビュー]の[表記]から。

ERDプロパティ

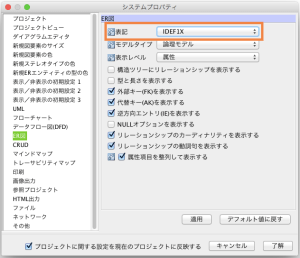

smarter2デフォルト設定

デフォルト設定は、[ツール] – [システムプロパティ] – [ER図] – [表記]から。

system_property
