汎化を共有表記で表す

「汎化を共有表記で表せますか?」

はい。

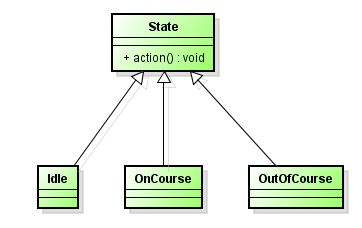

(1) クラスと親クラスへの汎化を作成します。デフォルトでは、分割表記で描かれます。
astah-associations2

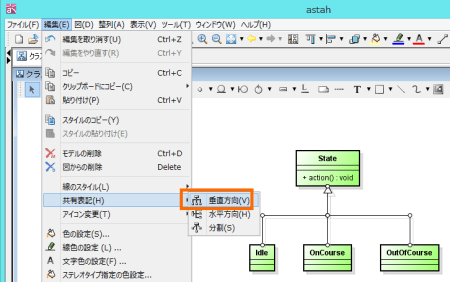

(2) 3本の汎化の線を選択し、メインメニューから[編集] – [共有表記] – [垂直方向]をクリックします。

astah-associations3

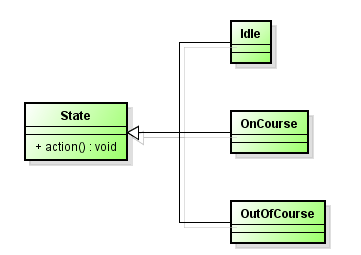

また、[編集] – [共有表記] – [水平方向]も選択できます。
astah-associations4
