クラス図やER図を自動で作成する方法

class-auto-create

astah*では、UMLクラス図やER図を自動生成できます。

クラス図の場合、astah*にあるJavaリバース機能や、C#リバースプラグインC++リバースプラグインを使ってソースコードをastah*に読込んだ後、クラス図を自動で作成できます。ER図の場合は、DBリバースプラグインを使用する事で、DBからテーブル情報を取り込んだ後、ER図を自動で作成できます。
この機能を使う事により、図を作成する手間が省け効率的にモデリングを進められます。

クラス図と、ER図を自動で作成する手順を下記にご案内します。ぜひお試しください。

  • クラス図の自動作成
  • ER図の自動作成

  •

    クラス図の自動作成

    クラス図の自動作成の方法は、下記2通りございます。

    A: 属性、操作を描画しない簡易なクラス図を作成する場合

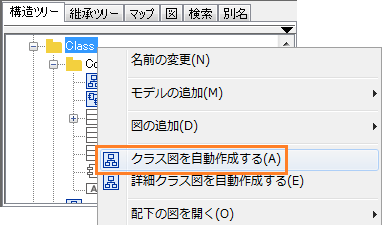

    構造ツリー上にあるパッケージ、サブシステム、モデルなどを右クリックし、[クラス図を自動作成する]をクリックします。

    クラス図 自動作成













    下記のような簡易なクラス図を作成できます。
    クラス図 自動作成

















    B: 属性、操作を描画する詳細なクラス図を作成する場合

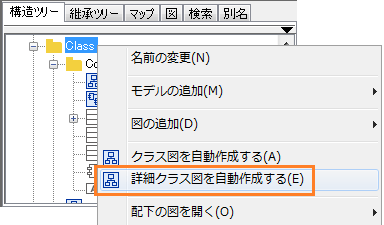

    自動作成したい要素のポップアップメニューを表示し、[詳細クラス図を自動作成する]を選択します。

    ER図 自動作成

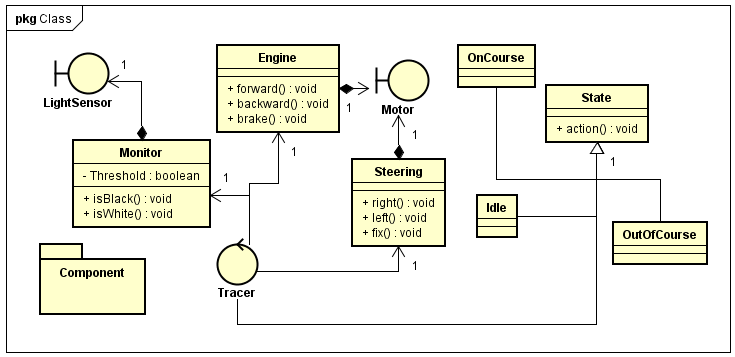

    下記のような詳細なクラス図を作成できます。






    ER図の自動作成

    こちらのER図の自動作成を行います。

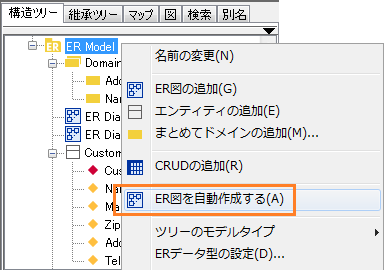

    構造ツリー上にあるERモデルを右クリック後、[ER図を自動作成する]を選択します。

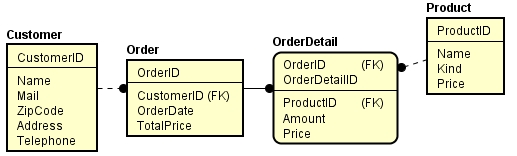

    下記のようなER図を作成できます。
