シーケンス図のメッセージ番号を非表示にする方法

シーケンス図でメッセージが多く使われる場合、メッセージ番号で図が見にくくなる事があります。
astah*では、シーケンス図のメッセージ番号を非表示にする方法が、2つあります。

  • 手順A (全ての図を非表示にする)
  • 手順B (各図ごとに非表示にする)
  •

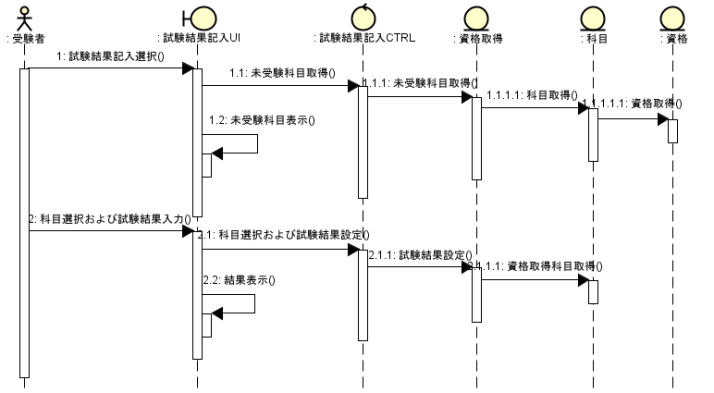

    下記のシーケンス図を例にして、手順をご案内します。

    sequence_before






    ■手順A (全ての図を非表示にする)

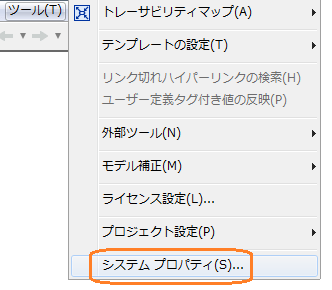

    1. astah*を起動し、[ツール] – [システムプロパティ]をクリックします。
    2. sequence_blog2

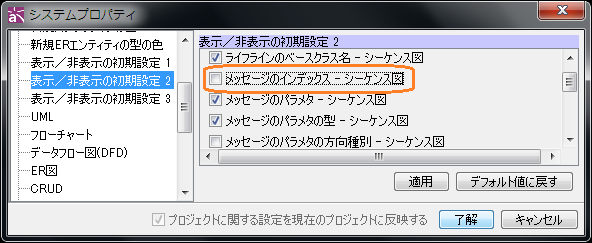

    3. [システムプロパティ]画面左にある[表示/非表示の初期設定2]を押下後、[メッセージのインデックス]のチェックを外し、[適用] – [了解]を選択します
    4. sequence_blog3













    注) 上記手順で変更した後に作成した図から、設定が反映されます。




    ■手順B (各図ごとに非表示にする)

    1. 構造ツリー上にある、メッセージ番号を非表示にしたいシーケンス図を選択します
    2. sequence_blogb1











    3. 画面左下にある[ベース]タブの[メッセージインデックスの表示]のチェックを外します
    4. sequence_stepb2

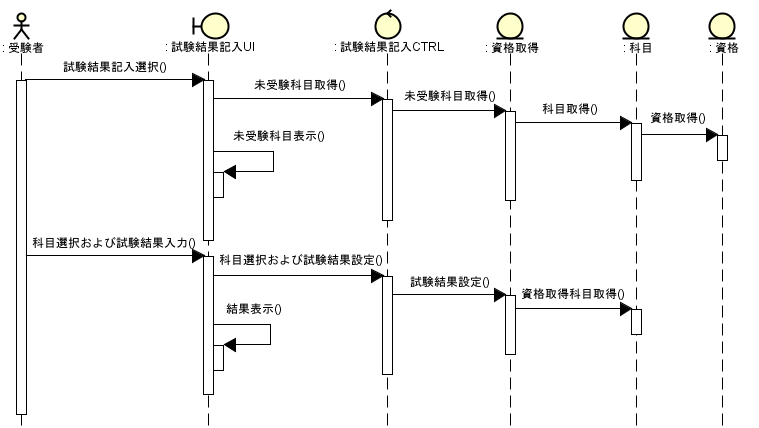

    上記手順にて、メッセージ番号が非表示になり、シーケンス図がより見やすくなります。
    sequence_after
