モデルに別名を設定できる「別名機能」

astah-%e5%88%a5%e5%90%8d%e6%a9%9f%e8%83%bd-3

astah* professionalでは、モデルに別名を設定することができます。
オフショア開発などで、一つのモデルに日本語名と英語名を設定したい時などに便利です。

smarter2  別名ビューを開く

別名ビューは、構造ツリーと同じ枠にあります。
astah-%e5%88%a5%e5%90%8d%e6%a9%9f%e8%83%bd1

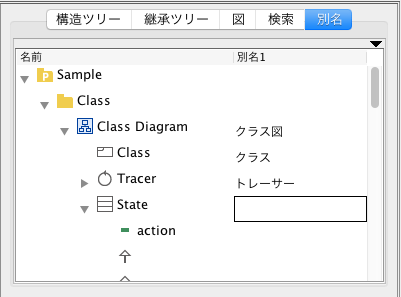

[別名]タブを開くと、別名を直接入力できる欄が表示されます。
astah 別名機能 3.png

別名は、2つまで入力可能です。
astah 別名機能 5.png



smarter2  設定した別名を図上に表示する

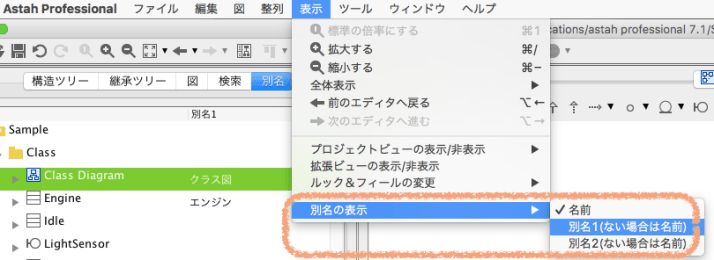

別名を図上に表示するには、[表示] – [別名の表示] – [別名x]を選択します
astah 別名機能 8.png

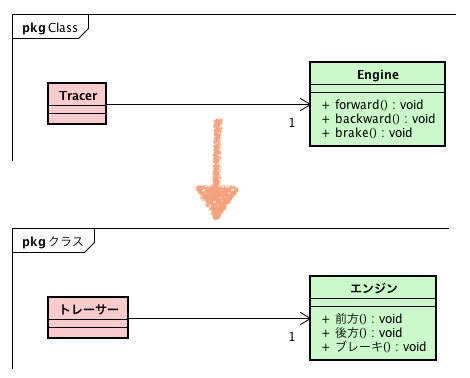

図上のモデル名が切り替わります。



smarter2  対応エディション

別名機能は、astah* professionalのみ対応しています。
astah* professionalをお持ちでない方は、50日間の評価版で機能をお試しください。

astah* professional評価版ダウンロード
