シーケンス図でReplyメッセージを複数作成する

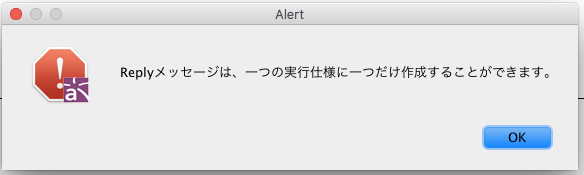

「astah*で、シーケンス図のReplyメッセージを複数作成しようとするとAlertメッセージが表れ、描けません」

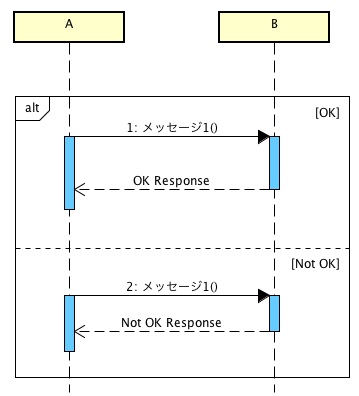

というお問合せをいただきました。astah*では、下図のように複合フラグメントを使用して描画してください。
Sequence diagram multipke reply messages.png

UML 1.xでは、複合フラグメントを使用せずに複数のReplyメッセージを作成できましたが、UML 2.xではできなくなったようです。(ご参照)


手順

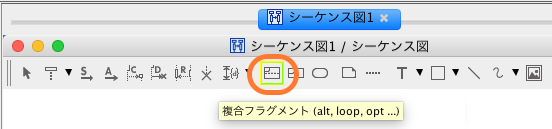

  1. シーケンス図のツールパレットより[複合フラグメント]ボタンを選択します。
  2.

  3. ライフライン上をドラッグします。
  4.

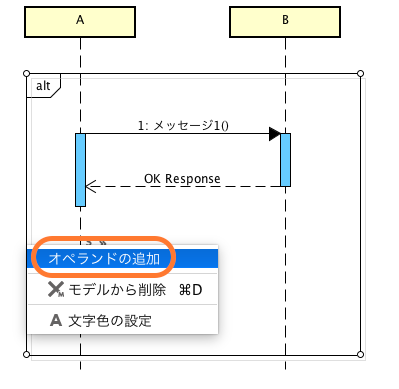

  5. 複合フラグメントが描画されるので、メッセージを作成します。次に、複合フラグメントのポップアップメニューから[オペランドの追加]を選択して、区画を追加します。
    sequence diagram operand.png
  6.

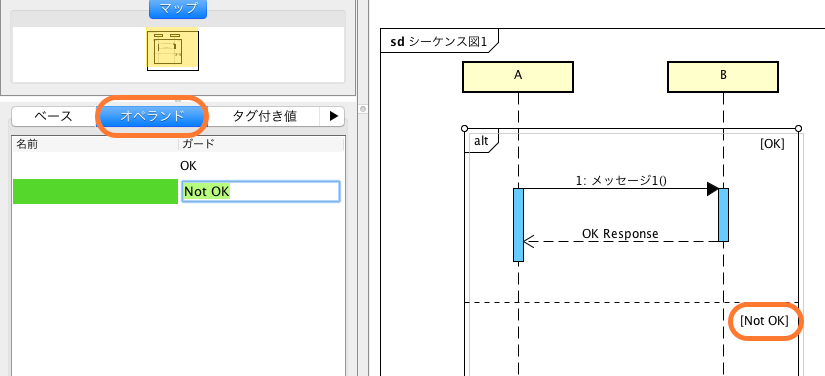

  7. [Guard]の編集は、図上のGuardをダブルクリックするか、astah*画面左下のプロパティビュー[オペランド]タブのガード欄から行えます。
  8.

  9. 次の区画にメッセージとReplyメッサージを作成すれば完成です。
    Sequence diagram multipke reply messages.png
