ステートマシン図の状態を構造ツリーに表示する

ステートマシン図の状態を構造ツリーに表示できること、ご存知でしたか?

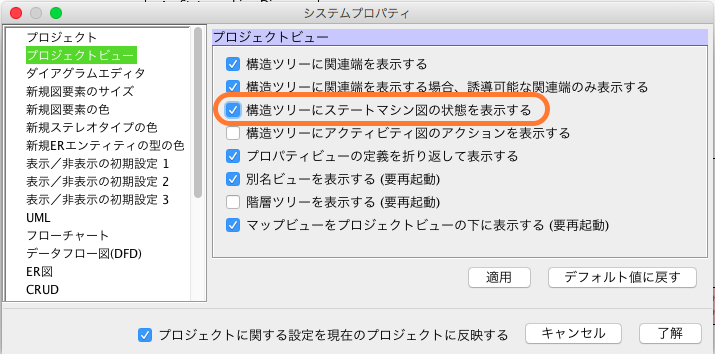

  1. メインメニュー[ツール]-[システムプロパティ]を選択して、左メニューにある[プロジェクトビュー]を選択します。
  2. [構造ツリーにステートマシン図の状態を表示する]にチェックして、[適用]–[了解]をクリックします。
    astah ステートマシン図2

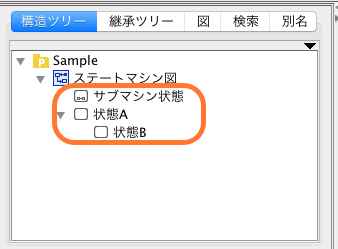

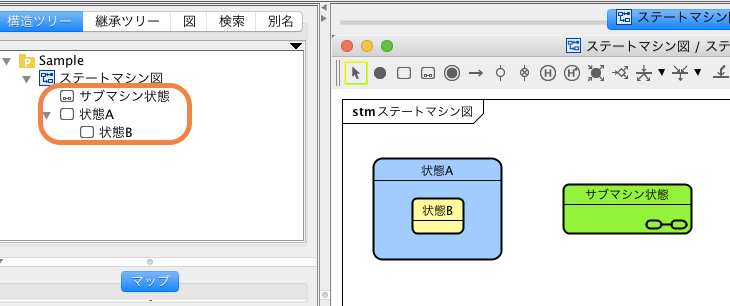

これで、ステートマシン図の状態が構造ツリーに表示されます。
astah ステートマシン図3.png
