ETロボコンでastahを使おう 【インストールの流れ】

マルチプラットフォームのastah

ETロボコン2015参加チームの皆さん、こんにちは。
この記事ではETロボコンでご利用いただけるastah製品について、インストールの流れを紹介します。
技術教育に参加した方は astahをインストール済みだけど、メンバー全員はまだ・・というチームの皆さん、どうぞ試してみてください。

今年の提供製品

astah製品ロゴ

  • astah* professional : ソフトウェア開発・設計支援ツール
    UML、マインドマップ、ER図、データフロー図、フローチャート、CRUD、要求図を描画できるモデリングツール。Java、C#、C++のモデリングやエクスポート、DBリバースなどに対応。
  • astah* SysML : システム設計支援ツール
    システムモデリング言語 SysMLでの分析・設計を支援するツール。
  • astah* GSN : ゴール構造表記法 (Goal Structuring Notation)の描画ツール

提供ライセンスastah* エンジニアリングパック

astah* professional、astah* SysML、astah* GSNの三つの製品を一つのライセンスで使えます。ETロボコン公式ウェブサイトにある参加チーム専用ページからライセンス配布ページへ進んでください。

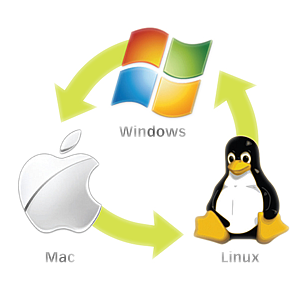

astah*はWindows、Mac OS、Linuxと複数OSを正式サポートしています。
マルチプラットフォームのastah

利用環境に応じてインストーラやパッケージファイルをダウンロードしてから、以下の流れでインストールしてください。
astah* professional 7.0 ダウンロードURL

Windowsでのインストール方法

  1. ダウンロードしたファイル(.exe)をダブルクリックして実行するか、環境に応じてセットアップします。
  2. セットアップに使用する言語を選択し、「OK」ボタンを押下します。
  3. セットアップウィザードの開始ダイアログで「次へ」を押下します。
  4. 使用許諾が表示されますのでお読みになった後、「同意する」ボタンを押下します。
  5. インストール先を指定します。インストールフォルダを変更したい場合は「参照」ボタンからフォルダを選択してください。
  6. コンポーネントの選択画面が表示されます。ここでインストールされるJREはastahの起動にのみ使用されます(他のアプリケーションの動作に影響を与えません)ので、同梱JREのインストールを推奨します。
  7. プログラムグループ作成の有無を選択します。通常は「次へ」進みます。
  8. ファイルの関連付けの選択ダイアログです。必要に応じてチェックを変更します。
  9. インストール準備完了ダイアログが表示されます。「インストール」ボタンを押下すると、インストールが始まります。
  10. 完了画面が表示されればインストールは完了です。「astah* professionalを実行する」のチェックを外してから、「完了」ボタンを押下し、ウィザードを終了します。

Mac OSでのインストール方法

Java環境のダウンロードとインストール
Mac OSには通常Javaアプリケーションの実効に必要なJREが含まれています。システム要件を満たすバージョンを「ソフトウェア・アップデート」で入手してご利用ください。

  1. Mac OS用のdmgファイルをダウンロードします。(dmgファイルにpkgファイルが含まれています)
  2. ユーザーホームのダウンロードフォルダに保存されたdmgファイルをダブルクリックして、ディスクイメージとして開きます。
  3. 管理者のアカウントでディスクイメージ内のインストーラパッケージ(pkgファイル)をダブルクリックします。
  4. 画面の指示に従ってインストールします。
  5. アプリケーションフォルダのパッケージ astah* professionalを開きます。
  6. アプリケーションファイル astah* professionalをダブルクリックして起動します。
  7. ライセンス管理ダイアログより、ライセンスキーファイルを設定します。

Linuxでのインストール方法

パッケージファイルやリポジトリを利用して、環境に応じた手順でインストールしてください。詳しい流れはWebサイトでご案内しています。

マルチプラットフォームで使えるので、チームメンバがそれぞれ好みのOSを使っていても、astahなら共通のファイルをやり取りできますよ。
