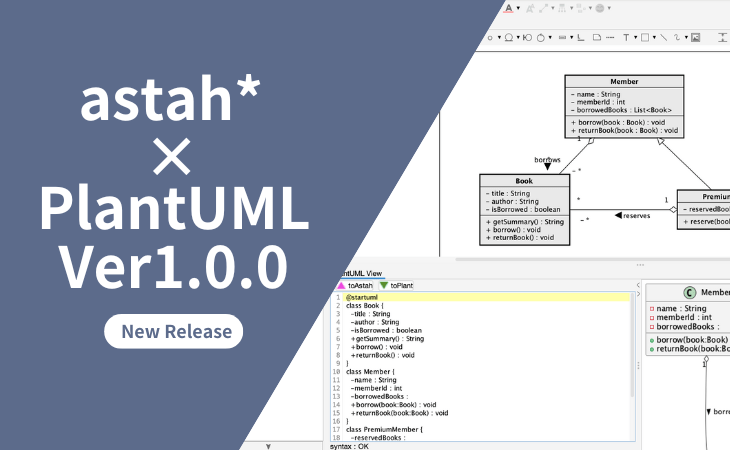

テキストで手軽にUML図を描けるPlantUMLと、図だけでなく設計モデルも扱えるモデリングツールastah*をつなぐプラグインを、「バージョン1.0.0」としてアップデートしました！
以前は対応要素が限られていましたが、今回のアップデートでは新たにユースケース図に対応し、既存の対応図でも変換できる要素を増やしました。
また、これまでは astah* professional 版でのみご利用いただけましたが、今回のアップデートにより astah* UML 版でもご利用いただけます。
PlantUMLとは？
PlantUMLは、テキストベースでUMLなどの図を描画できるオープンソースツールです。
コードのように記述したテキストを解析し、自動的に図を描画してくれるのが特徴です。
astah*とPlantUMLプラグインを組み合わせることで、テキストベースで作成したUML図をastah*に反映させたり、astah*で作成したモデルをPlantUMLコードにしたり、相互に変換することができます。
Ver.1.0.0の進化ポイント
今回のアップデートでの主な改善点をご紹介します。
①ユースケース図に対応
これまで未対応だったユースケース図を新たにサポート。より多様な設計シーンでPlantUMLとastah*の往復変換が可能になりました。
②既存対応図の表現がさらに充実
クラス図、シーケンス図、アクティビティ図、ステートマシン図において、表記の幅が広がりました。
共通機能
・ノート（図によって対応）
・一部の色スタイル
クラス図
・ステレオタイプ
・多重度とラベルの同時記述
ステートマシン図
・トリガー・ガード
・状態ネスト
アクティビティ図
・ジョインノード/フォークノード
・デシジョンノード
③継続利用性の向上
既存モデルをそのまま残しつつ、変換時には新しい図を生成する方式に変更。元の図に依存せず、柔軟な使い方が可能になりました。
④astah* UMLにも対応
これまでastah* professional限定だった本プラグインが、astah* UMLでも利用可能になりました。
PlantUMLとastah*それぞれの強みを繋げる
PlantUMLとastah*、それぞれに得意分野があります。一方だけではなく、場面に応じて使い分けることで、作業効率を大きく高めることができます。
PlantUMLは、テキストベースで素早く図を作成できる手軽さが魅力です。MarkdownやGitとの親和性も高く、ドキュメント管理やバージョン管理との相性が抜群です。さらに、AIとのやり取りや設計アイデアの交換にも活用しやすく、思いついた構想をすぐに形にできます。
一方、astah*は、PlantUMLの文法を覚える必要がなく、直感的な操作で作図できるのが大きな強みです。見やすく整ったレイアウトを簡単に作成できるだけでなく、図に描かれた要素間の関係や意味を構造化して整理・追跡できます。また、他のモデル要素と統合して複数の図の整合性を保つことができ、APIを通じてモデル情報を活用することも可能です。
AIとの連携
PlantUMLは「図の構造をテキストで記述する」という特性を持っています。
このテキスト形式は、ChatGPTのようなAIとの連携に非常に向いています。AIはテキストの読み書きが得意なので、PlantUML形式をそのまま入出力でき、設計のやり取りがスムーズに行えます。
AIを巻き込んだ設計レビューも簡単に
例えば、astah*で作成したモデルをPlantUMLに変換し、AIに「この設計の改善点は？」と尋ねると、改善案が返ってきます。
さらにAIが改善案をPlantUMLコードで提示し、それをastah*で再度読み込んで修正を反映――こうした往復作業がとても効率的になります。
こんな人におすすめ
✅ 図をもっと見やすく仕上げたい
例えば、PlantUMLで作成した図をastah*の柔軟なレイアウト機能を使い、視認しやすい図に。
✅ テキスト管理も活用したい
astah*のモデルをPlantUMLコードに出力し、GitやMarkdownで共有・管理。
✅ 素早くアイデアを形にしたい
astah*のモデルを、PlantUMLベースでチーム内に共有し素早くレビュー。
✅ AIから設計の改善案をもらいたい
astah*のモデルをPlantUMLコード経由でAIに共有し問題点や改善点を。
✅ 両方の強みで設計効率を上げたい
テキストで軽快に作図できるPlantUMLと、モデルの一貫性と整合性を保つastah*を組み合わせることで、設計を効率化。
PlantUMLプラグインを使ってみよう
今回のバージョン1.0.0アップデートで、astah* PlantUMLプラグインはより活用幅が広がりました。
ユースケース図対応や既存図の表現力向上、astah* UMLでの利用、そしてAIとの連携――。
図をテキストで素早く起こし、astah*で見やすく磨き上げ、AIやチームと設計レビューを重ね、柔軟に改善を繰り返す。
そんな新しい設計フローを、あなたの現場でも体験してみませんか？
インストール手順はダウンロードページにてご覧いただけます。
まずは一度、あなたの設計ワークフローに取り入れて、実感してください。
astah*は、20日間無償でお試しいただけます。ぜひこの機会にお試しください。
